支持多种缩放模式的Unity图片组件 - ScaleImage

Unity自带的Image组件基本可以满足大多显示固定尺寸图片的需求，但是对于一些提前不知道尺寸以及宽高比例，同时显示空间又固定的场景，比如一个图片列表，其中有些可能来自网络、也可能来自用户从本地上传，有着大大小小的尺寸和比例，填入固定大小的Image组件时，便会图片变形、或是填不满item空间，又或是使用Mask遮罩裁剪额外增加DC。

1. 简言

既然展示的空间固定，那么就需要调整展示图片的区域。刚拿到这个需求时，最直接的想法就是通过写个Shader，通过控制控制Material的参数来控制绘制哪些像素，后来看到Image的源码中onPopulateMesh方法时，发现通过重写这个方法更合适，可以在代码里直接控制需要把图片的哪个区域绘制到Image组件的哪个区域上。

举个例子，比如Image组件设定的大小是100x100像素，而图片的大小是200x300像素，需求是不对图片进行任何缩放，能展示多少内容就展示多少内容，那么最终就是将图片中心区域100x100的像素，绘制到Image组件上。

当需求变成必须填满Image组件，但图片不能变形，这个时候就需要按照Image组件的比例从图片中截取同样比例的最大区域的像素，也就是选取图片中心区域200x200的像素，绘制到Image组件上。

借鉴Android中ImageView，我设计了7种不同的缩放模式，分别是：

• Center
• CenterInside
• CenterCrop
• FitXY
• FitCenter
• FitStart
• FitEnd

接下来一一介绍。

2. 缩放模式：ScaleType

下面说明中所用到的图片尺寸是：220x229

2.1 Center

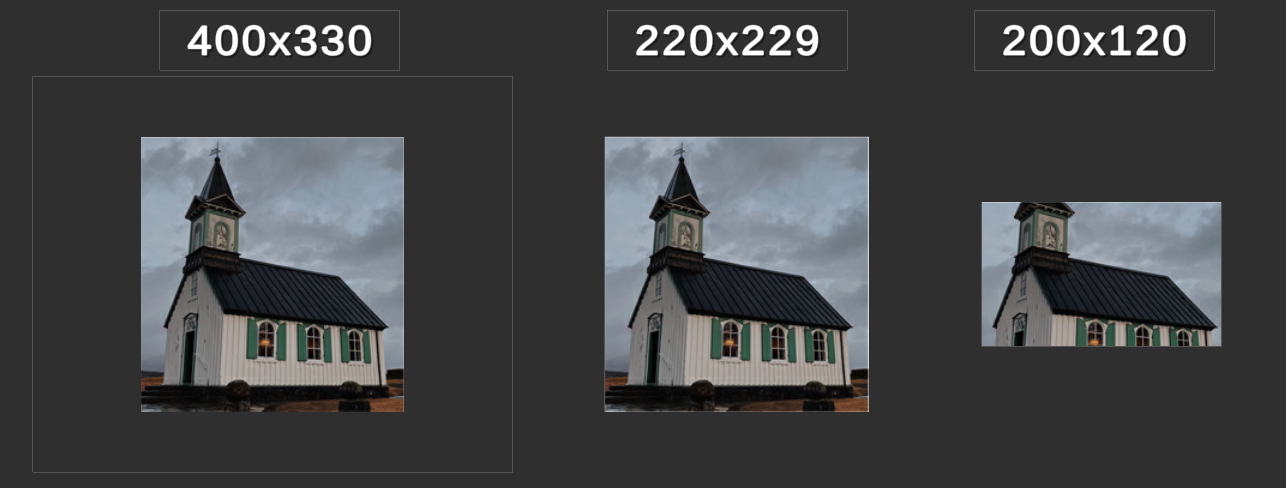

这种模式下，不对图片进行任何缩放，Image能展示多少便展示多少，示例图：

如图所示，假定了3种情况，当Image比图片大，图片在Image中间显示，白色边框是Image的尺寸；尺寸相同时，刚好可以完整显示；当Image小于图片尺寸时，则只显示图片中心同等大小区域的像素。

2.2 CenterInside

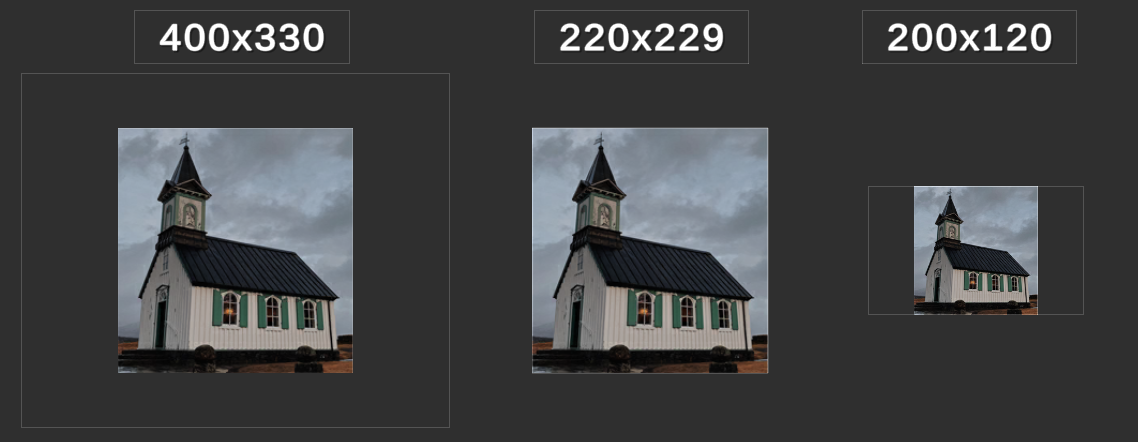

与Center类似，Image能完全显示图片时候则不进行任何缩放，仅显示；当不能完全显示时，则会按照原试图比例缩放，使得至少有一个方向完全填满Image。

2.3 CenterCrop

这种模式下会将Image区域填满，如果图片的大小过大或者过小，则按照原试图比例缩放，直到将Image的两个方向都填满，超出的部分则裁剪。

2.4 FitXY

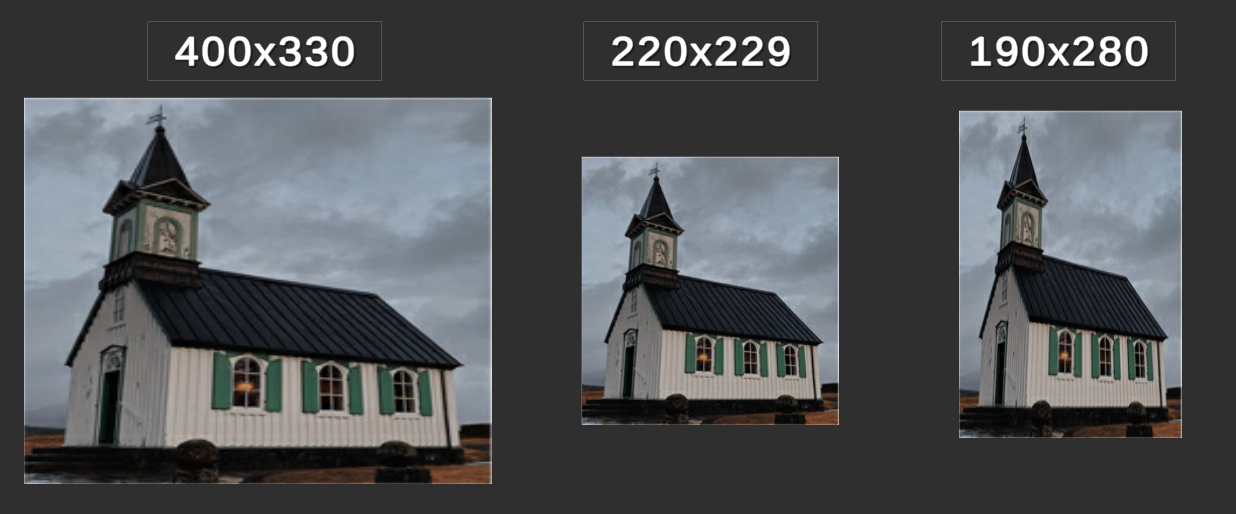

这种模式最好理解，直接用图片的所有像素填满Image区域，所以当两个比例不同时，会出现图片变形。

2.5 FitCenter

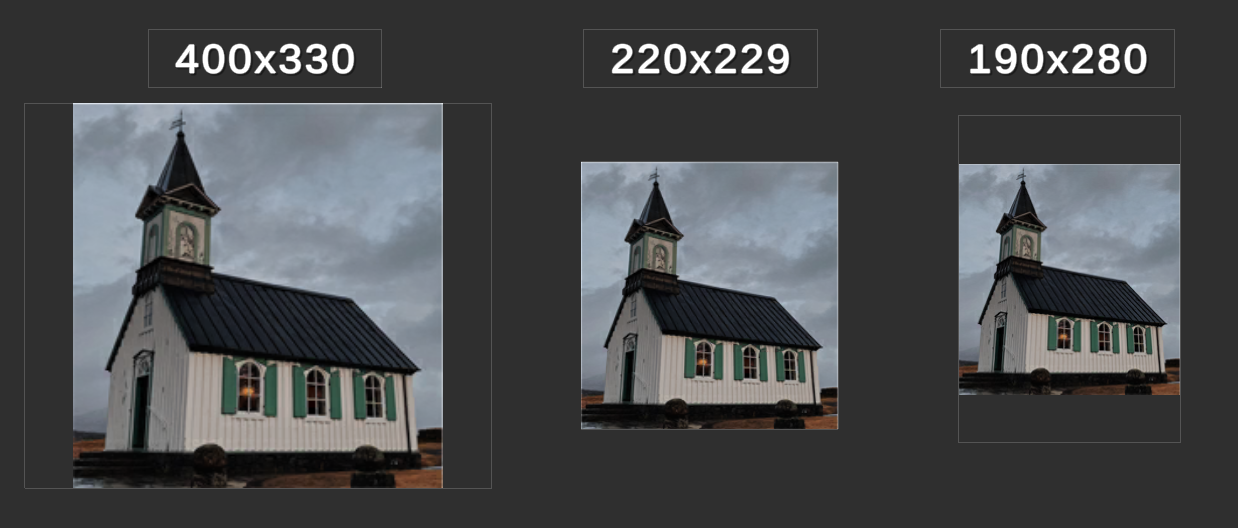

这种模式下，图片会以尽可能大的原始比例尺寸去显示，即当图片过大或者过小时，则按照原试图的比例进行缩放，直到至少填满Image的一个方向，如果比例相同则可以填满两个方向。乍一看和CenterInside有些像，二者的区别是，当可以完全显示时，CenterInside只是将图片放到Image中心而不进行缩放，而FitCenter会进行缩放，看示例图可以直观看出区别。

2.6 FitStart

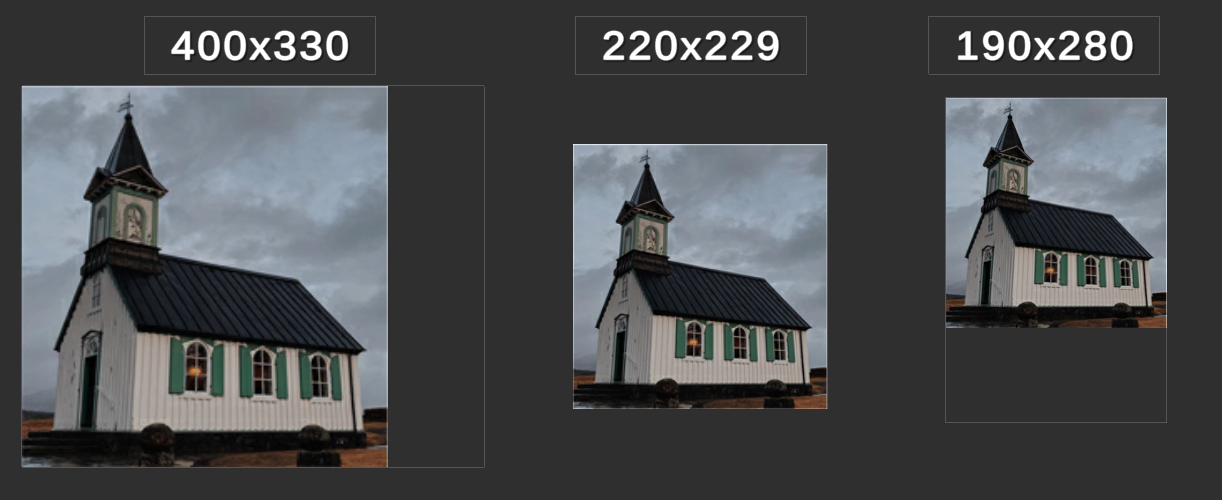

与FitCenter类似，区别在于当图片不能填满Image区域时，会对齐Start方向，水平方向有空白区域时则对齐左侧，垂直方向有空白区域时，则对齐顶部。

2.7 FitEnd

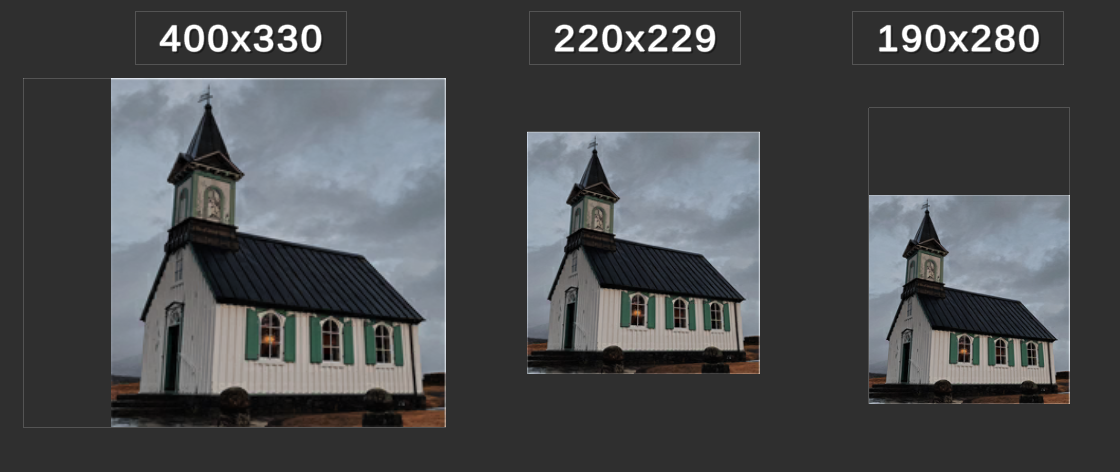

看过FitCenter和FitStart，这个模式就很好理解了，当图片不能填满Image区域时，则对齐右侧或者底部。

3. 圆角

除了有多种可选的缩放模式，ScaleImage组件还实现了常见的圆角功能。常见的实现方式是用一张带圆角的图片，结合Mask遮罩来实现，这种方式可能会打断DrawCall合批，在网上搜索时，发现一种新思路：圆角处的扇形，也可以拆成多个三角形，当三角形的数量足够多时，就会无限接近扇形。两种方式在大多时候都没有太大区别，只是后者更灵活些。

3.1 思路

Image代码中的onPopulateMesh方法，是通过VertexHelper来添加顶点和三角形来绘制图片。通过4个顶点和2个三角形，便可以绘制一个矩形的图片：

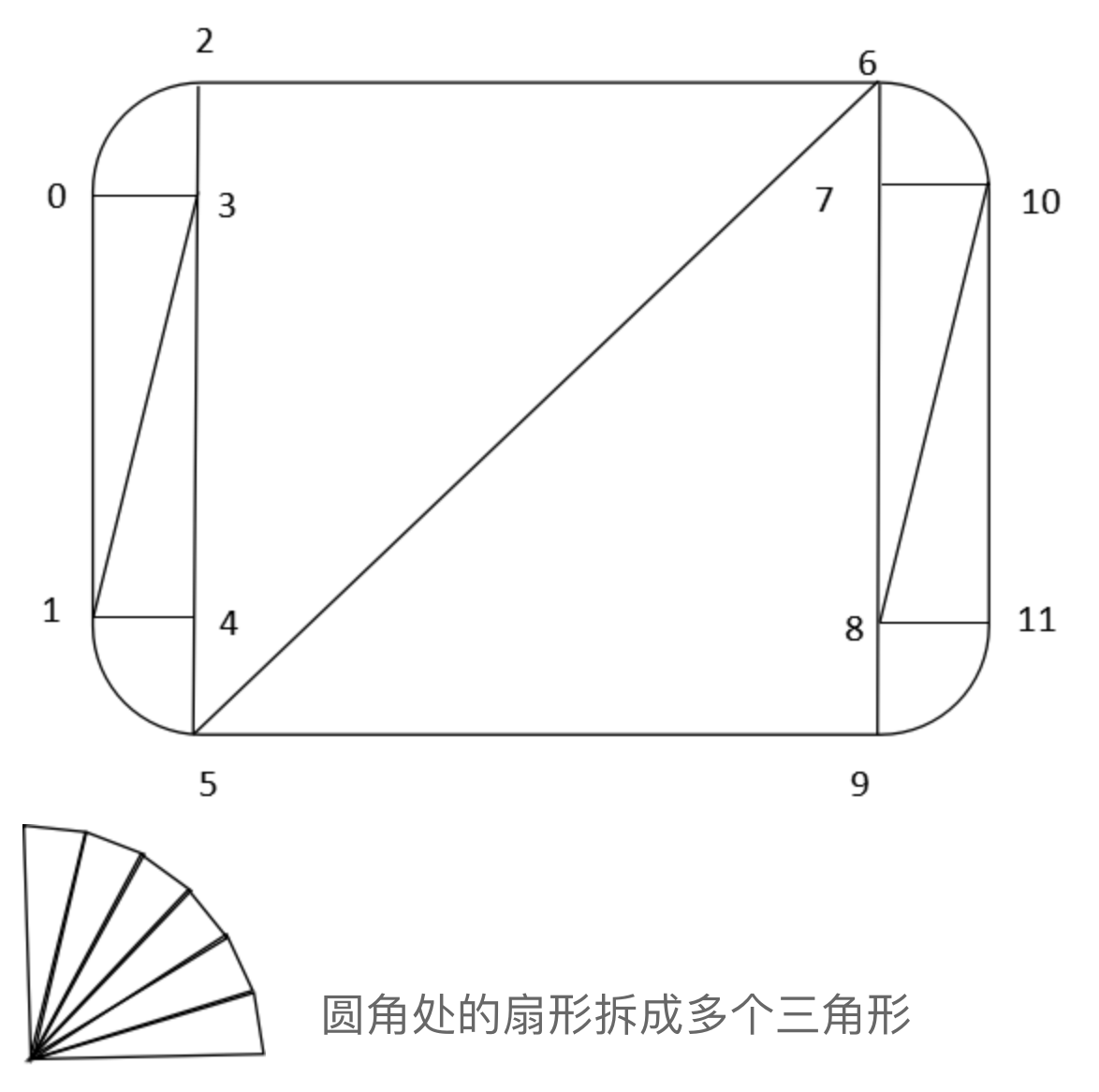

所以，在明确了上一点之后，如果按照如下的方式拆分顶点和三角形，便可以实现类似圆角的效果：

3.2 效果

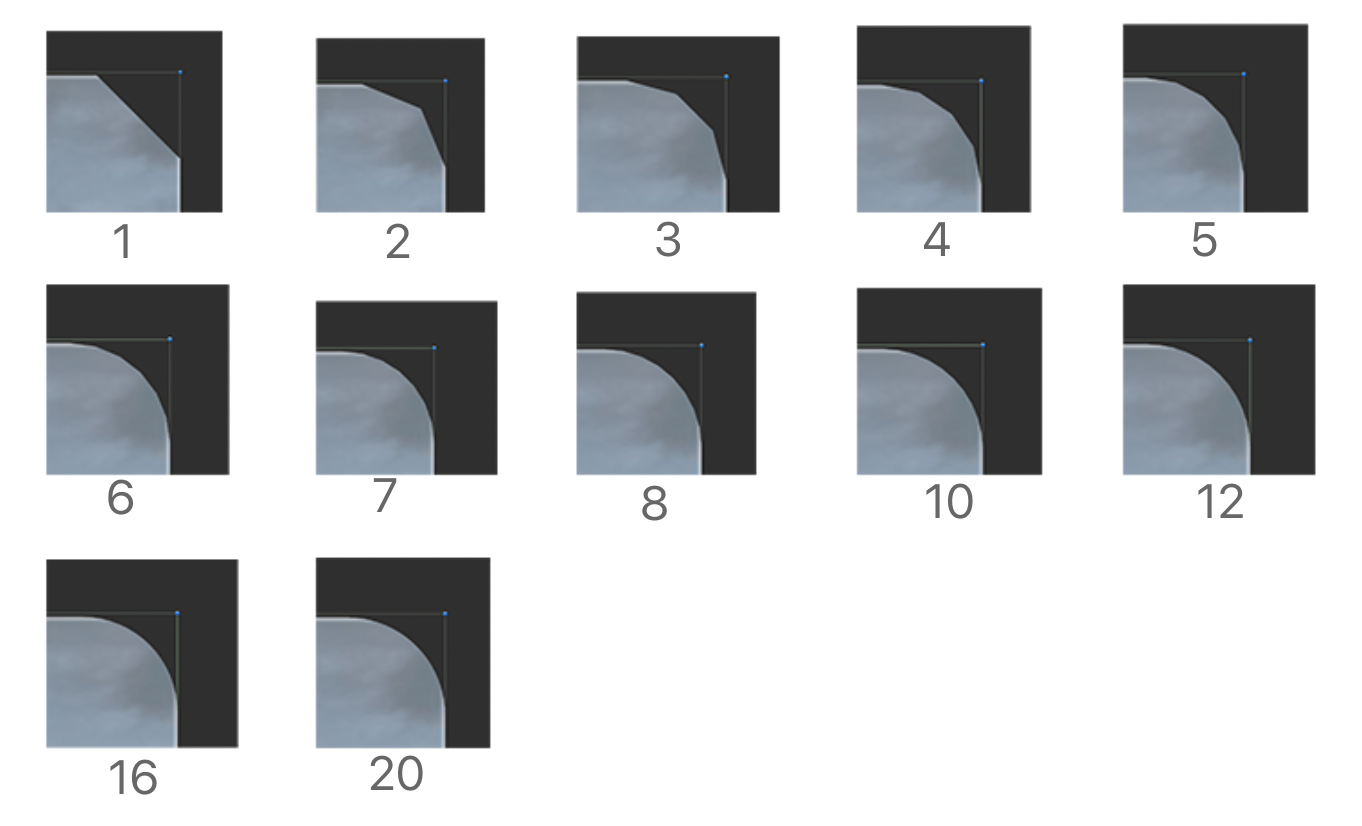

以上是不同数量的三角时，圆角呈现的效果，可以看出，当使用6个三角形时，棱角分明的感觉就很弱了，当三角形数量来到10时，视觉效果已经很圆滑，数量继续增加时，对效果不再有明显的提升。

4. 使用

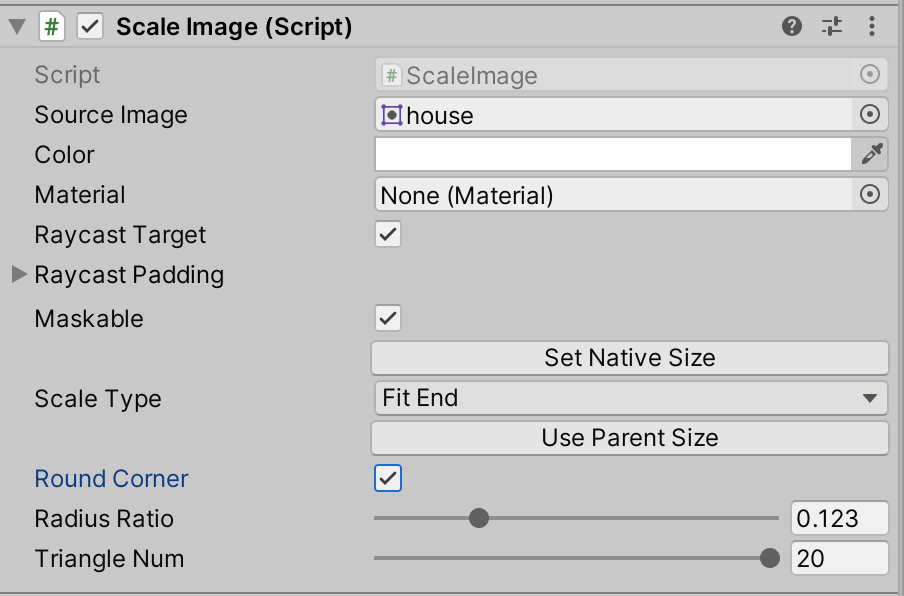

GitHub上打包了一个unitypackage，导入项目后，Hierarchy窗口中右击菜单的UI子菜单中就可以看到ScaleImage选项，点击之后就可以添加。之后就可以在Inspector中看到如下图所示的设置：

因为继承自UGUI的Image组件，所以上半部分是原始的属性，下面是额外增加的属性，因为本身增加的是处理缩放的内容，所以Image组件原本的ImageType属性隐藏了，不处理Sliced、Tiled和Filled这几种情况。

Set Native Size按钮用来快速将自身尺寸设置成图片的尺寸，Use Parent Size按钮用来快速将自身尺寸设置成和父组件的尺寸。

勾选Round Corner后，将处理圆角参数，不勾选时则跳过。Radius Ratio是圆角的半径和边长的比例，变化范围0到0.5，实现时会选择使用较短的边；而Triangle Num则是动态设定圆角处三角形的数量，可根据实际情况调整，本着效果刚刚好设置即可，过高对效果没有帮助，反而会增加顶点和三角形的数量，增加绘制成本。

5. 实现代码

完整实现代码会放到GitHub，这里只拿出部分关键的代码来说说。

protected override void OnPopulateMesh(VertexHelper toFill)
{
    if (activeSprite == null)
    {
        base.OnPopulateMesh(toFill);
        return;
    }

    switch (type)
    {
        case Type.Simple:
            if (!useSpriteMesh)
                GenerateSimpleSprite(toFill, m_PreserveAspect);
            else
                GenerateSprite(toFill, m_PreserveAspect);
            break;
        case Type.Sliced:
            GenerateSlicedSprite(toFill);
            break;
        case Type.Tiled:
            GenerateTiledSprite(toFill);
            break;
        case Type.Filled:
            GenerateFilledSprite(toFill, m_PreserveAspect);
            break;
    }
}

上面是Image的源代码，可以看出，重写OnPopulateMesh方法时，实现一个可以替代GenerateSimpleSprite的方法即可，再接着往下看其中的实现：

void GenerateSimpleSprite(VertexHelper vh, bool lPreserveAspect)
{
    Vector4 v = GetDrawingDimensions(lPreserveAspect);
    var uv = (activeSprite != null) ? Sprites.DataUtility.GetOuterUV(activeSprite) : Vector4.zero;

    var color32 = color;
    vh.Clear();
    vh.AddVert(new Vector3(v.x, v.y), color32, new Vector2(uv.x, uv.y));
    vh.AddVert(new Vector3(v.x, v.w), color32, new Vector2(uv.x, uv.w));
    vh.AddVert(new Vector3(v.z, v.w), color32, new Vector2(uv.z, uv.w));
    vh.AddVert(new Vector3(v.z, v.y), color32, new Vector2(uv.z, uv.y));

    vh.AddTriangle(0, 1, 2);
    vh.AddTriangle(2, 3, 0);
}

这个方法很简单，正如上面所言，绘制一个矩形的图片只需要4个顶点，和2个三角形，而这个方法内也正是通过VertextHelper添加了这些，剩下的就是GPU的事了。

其中的Vector4 v是目标Image绘制区域，Verctor4 uv则是图片的像素区域，4个值分别代表着区域的4条边：left，bottom，right和top。

所以，如果自定义填满Image的那些区域，则需要修改变量Vector4 v；同样，如果自定义需要图片中哪些区域的像素，则需要修改Vector4 uv变量；绘制圆角时，则是自定义添加顶点和三角形。

用CenterCrop举例说明一下，这种模式下，不需要操作Image的区域，因为是完全填满的，只需要计算图片需要选取的区域。

因为是按照原图比例缩放，所以需要先确定是按照宽缩放，还是按照高缩放，这取决于图片的比例和Image比例的大小。如果是以宽为准，也就是让图片的宽完全显示，则先计算图片的宽到Image的宽的缩放值，然后以同样的缩放值去缩放高度，缩放之后的高度无法完全展示，则需要计算截取的部分，然后去偏移图片区域uv的bottom和top即可。

void GenerateScaleSprite(VertexHelper vh)
{
    var uv = (activeSprite != null) ? DataUtility.GetOuterUV(activeSprite) : Vector4.zero;
    var v = GetDrawingDimensionsIgnorePadding(false);
    var r = rectTransform.rect;
    var mBoundSize = new Vector2(r.width, r.height);

    var sSize = activeSprite.rect.size;

    switch (scaleType)
    {
        case ScaleType.CenterCrop:
        {
            var boundRatio = mBoundSize.x / mBoundSize.y;
            var spriteRatio = sSize.x / sSize.y;

            if (spriteRatio > boundRatio)
            {
                var oldW = sSize.x;
                var w = sSize.y * boundRatio;
                var offsetRatio = (oldW - w) / 2f / oldW;
                var offset = offsetRatio * (uv.z - uv.x);
                uv.x += offset;
                uv.z -= offset;
            }
            else
            {
                var oldH = sSize.y;
                var h = sSize.x / boundRatio;
                var offsetRatio = (oldH - h) / 2f / oldH;
                var offset = (uv.w - uv.y) * offsetRatio;
                uv.y += offset;
                uv.w -= offset;
            }

            break;
        }
    }


    if (!roundCorner)
        DrawRect(vh, v, uv);
    else
        DrawRoundCornerRect(vh, v, uv);
}

依此类推，按需调整图片区域和Image区域4条边的偏移，即可实现对应的效果。

6. 仓库地址

https://github.com/oynix/ScaleImage

7. 参考

• SimpleRoundedImage-不使用mask实现圆角矩形图片
