Unity Asset的简单介绍

由于篇幅问题，所以分了两篇，继续我们上一篇的介绍吧~

3.Asset与AssetBundle

1.什么是AssetBundle？

AssetBundle是什么？严格来说，AssetBundle是Asset的一个集合，是个压缩包。是什么？严格来说，AssetBundle是Asset的一个集合，是个压缩包。相比直接使用Asset，它有如下几个好处：

  1. 可以帮我们解决文件之间的依赖关系，一个项目中里面的资源依赖是非常复杂的，AssetBundle可以帮我们解决这样的问题，即Dependencies，但是也可能造成资源冗余的新问题。

  2. 可以做一个跨平台，在打包的时候我们希望在不同的平台上用不同的东西，比如说不同平台不同的文件格式，希望打成不同的bundle。

  3. 可以帮我们做一个快速的索引。

  4. 它是被压缩过的，可以节省内存。

所以说AssetBundle实际上是Unity的一套虚拟文件系统，它延展了Unity的跨平台性，使我们的Build Pipline的代码是可以一致性的，也就是说我们只需要写一份代码就可以打各个平台的AB，只需要简单的调整一些参数即可。

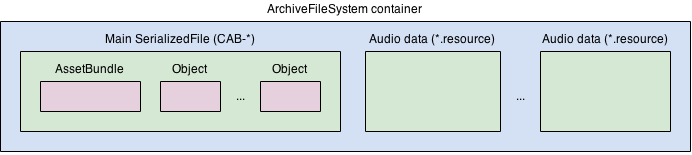

AssetBundle简单来说由两部分组成的，一部分就是压缩的内容，叫内容体，还有一部分就是它的头。也就是摘要信息，官方示意图如下：

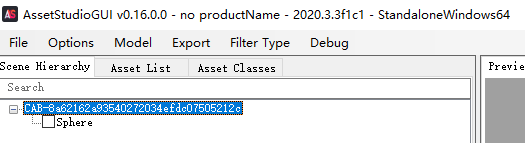

实际的AssetBundle要比这个更复杂，它包裹了很多层，最里面那层是大家经常看到的cab为开头的这种key（如下图，我们用AssetStudio查看AssetBundle时就可以看见这个key），再外面一层叫artifactKey，两层去包裹这样的一个AssetBundle。

还有种特殊的AssetBundle，就是Scene，它是一个单独的AssetBundle，因为它和其他的Asset的处理方式是不一样的，所以Asset和Scene是不能打到一起的，要分开打。

当我们加载一个AssetBundle的时候，它的头会立刻加载进内存，这个也是我们在Profiler里面经常看到的SerializedFile。剩下的内容，也就是Bundle里面的Asset，它是按需加载的。也就是说如果我们不去加载这个Asset，它是不会从包体里被加载到内存中的。但是有一个例外，就是默认的LZMA的压缩，这种压缩格式用一个数据流代表整个AssetBundle，因此要读取里面任意一个Asset的时候需要解压整个数据流。

2.AssetBundle的参数

当我们调用Unity的API去打AssetBundle的时候，实际上有很多的参数可以供我们选择。如果没有选择合适的参数，就可能会导致在包体，内存以及加载时间等方面造成很多的浪费。

实际上我们经常用到的有这么几个：

  1. ChunkBasedCompression：这个参数是压缩AssetBundle的用的。前面提到Android的StreamingAssets是不压缩的。为了减小包体大小，可以使用该参数对AssetBundle进行压缩。它实际上是一个由Unity改良过的LZ4，使它的算法更符合Unity的使用方式。

  2. DisableWriteTypetree：这个其实是会被很多开发者忽略的一个参数，它非常有用，可以帮我们减小AssetBundle包体的大小，同时也可以减小内存，以及减少我们加载这个AssetBundle时的CPU时间。

  3. DisableLoadAssetByFileName，DisableLoadAssetByFileNameWithExtension：当我们加载好一个AssetBundle然后使用LoadAsset加载Asset的时候，需要传递Asset的路径名称。这个名称有三种写法，分别是Asset的文件名，Asset的文件名+扩展名，Asset的全路径，如下：

1
2
3
4
AssetBundle ab = AssetBundle.LoadFromFile(Path.Combine(Application.streamingAssetsPath, "sphere"));
Instantiate(ab.LoadAsset("Sphere"));
Instantiate(ab.LoadAsset("Sphere.prefab"));
Instantiate(ab.LoadAsset("Assets/Sphere.prefab"));

如果我们打AssetBundle时，不设置上面两个参数，那么使用这三种名称都可以正确的加载AB里面的Asset。但是其中只有全路径是被序列化到AssetBundle当中的，我们查看对应的.manifest也可以发现里面存储的是全路径：

1
2
Assets:
- Assets/Sphere.prefab

而文件名和文件名+扩展名是在AssetBundle被加载成功后产生的，因此就会产生一定的代价的。当我们没有Disable打AssetBundle的时候，实际上是算了一个Hash进去的，当通过文件名去找Asset的时候，它会去生成这个文件名的原路径，然后去对比。所以呢，在CPU时间和内存上多多少少会有一些消耗。如果我们确定我们的加载Asset的方式是用全路径加载的话，那么就可以把它关闭掉。

实践出真知，我们来简单的测试一下，假如我们有如下代码来生成不同设置下的AssetBundle：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
public class AssetBundleEditor : Editor
{
    [MenuItem("Build/BuildBundleWithUncompresse")]
    public static void BuildBundleWithUncompresse()
    {
        BuildPipeline.BuildAssetBundles(Application.streamingAssetsPath, BuildAssetBundleOptions.UncompressedAssetBundle, BuildTarget.StandaloneWindows64);
    }

    [MenuItem("Build/BuildBundleWithTypeTree")]
    public static void BuildBundleWithTypeTree()
    {
        BuildPipeline.BuildAssetBundles(Application.streamingAssetsPath, BuildAssetBundleOptions.ChunkBasedCompression, BuildTarget.StandaloneWindows64);
    }

    [MenuItem("Build/BuildBundleWithoutTypeTree")]
    public static void BuildBundleWithoutTypeTree()
    {
        BuildPipeline.BuildAssetBundles(Application.streamingAssetsPath,
            BuildAssetBundleOptions.ChunkBasedCompression | BuildAssetBundleOptions.DisableWriteTypeTree, BuildTarget.StandaloneWindows64);
    }

    [MenuItem("Build/BuildBundleWithoutExtraName")]
    public static void BuildBundleWithoutExtraName()
    {
        BuildPipeline.BuildAssetBundles(Application.streamingAssetsPath,
            BuildAssetBundleOptions.ChunkBasedCompression | BuildAssetBundleOptions.DisableLoadAssetByFileName | BuildAssetBundleOptions.DisableLoadAssetByFileNameWithExtension,
            BuildTarget.StandaloneWindows64);
    }
}

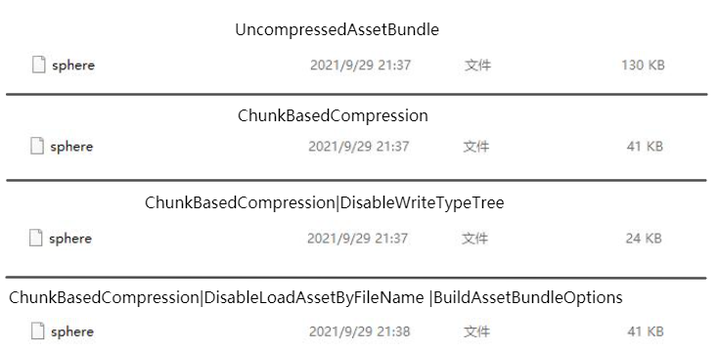

同样的Prefab在四种设置下得到的AssetBundle大小如下图：

可以发现在都使用压缩的情况下，用和不用TypeTree大小差了将近30%，可见如果不写入TypeTree，那么当AssetBundle很多的时候，可以节省的大小是非常可观的。个人测试了下，大约2.5G的AssetBundle，如果不写入TypeTree可以缩小到2.2G。

但是也会发现，不写入FileName这些，AssetBundle似乎并没有什么缩小，这是因为我们的AssetBundle太小了，名字只有一个sphere，所以基本看不出大小上的变化，若点击查看详情，可以发现大约有1字节的变化。DisableLoadAssetByFileName更主要的是针对CPU Time和运行时内存的优化。

接下来来看看运行时的情况，写一个简单的Demo，来看下不同参数打出来的AssetBundle在内存中的使用情况。点击按钮的时候调用下面代码，加载我们的AssetBundle，首先测试的是使用ChunkBasedCompression打出的AssetBundle：

1
2
3
4
5
void LoadAsset()
{
    AssetBundle ab = AssetBundle.LoadFromFile(Path.Combine(Application.streamingAssetsPath, "sphere"));
    Instantiate(ab.LoadAsset("Sphere"));
}

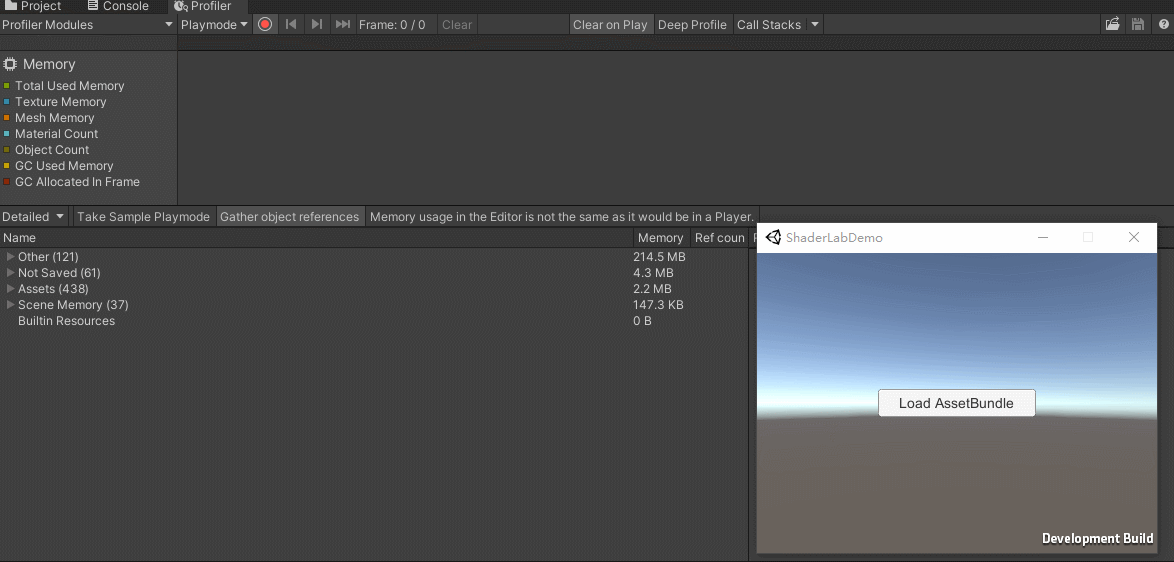

然后我们打个EXE文件出来测试，一定要在运行时环境测试，build时勾选Development Build。然后运行我们的exe文件，Profiler窗口选择我们运行的程序，点击Load按钮，Take Sample查看Memory项，如下图：

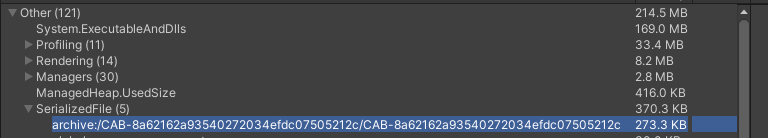

会发现我们的AssetBundle被加载进了内存（如下图），前面提到CAB-xxx包含的是AssetBundle头的信息，因此后面跟着的大小也是AssetBundle头的大小。

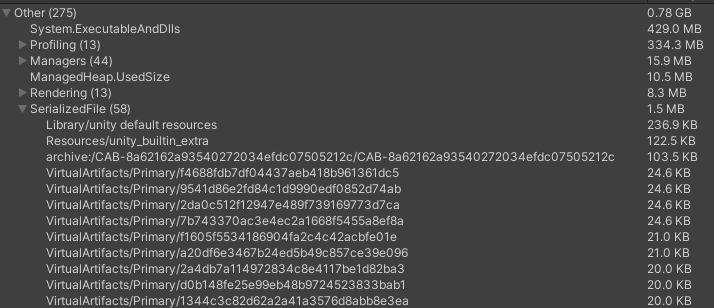

注意，如果在编辑器里面运行这个Demo测试，你会发现在SerializedFile下加载了茫茫多的资源，这也是因为Unity编辑器为了保证我们编辑时的体验，会预先加载一部分资源，因此我们需要打包出来在运行时测试，得到的结果才是真实环境下的结果。

然后我们把再加上DisableWriteTypeTree选项来测试一下，得到的结果如下，会发现不写入TypeTree的话，内存空间同样减少了一大截。

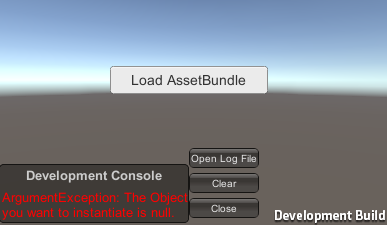

接着我们使用DisableLoadAssetByFileName(WithExtension)来打测试一下，会发现我们的Asset加载不出来了，因为LoadAsset(“Sphere”)的结果为null了，只有使用全路径才能正确的加载。

3.AssetBundle的识别

当我们前后两次打出AssetBundle的时候，如何判断哪些AssetBundle是有差异的，哪些AssetBundle是没有发生变化的呢？

很多人会通过计算两次打出来AssetBundle的md5来判断是否发生变化，实际上这种方式是不推荐的。因为在Unity打包的过程中，有一些因素是不稳定的，可能导致你两次打包之后的AssetBundle，虽然你里面的东西没有变，但是打出来的Binary不是严格一致的，从而md5也是不一样的。所以不建议算打出来之后的AssetBundle。那怎么算呢？我们可以算Library里的文件的md5，或者是原文件以及对应的meta文件的md5，用这些算出来的hash做为AssetBundle的变化依据是可以的。

在跟AssetBundle一起生成出来的 .manifest 文件中，包含有 AssetFileHash 的字段，可以用来作为我们的识别依据。此外在 .manifest 中还有个CRC（cyclic redundancy check）的字段用来判断AssetBundle的完整性，也常常被加入识别依据当中。

4.AssetBundle的策略

那么我们AssetBundle的大小怎么样是最合适的呢？简单来说不要去走极端，打的过大或过小都是不好的。

AssetBundle过大的问题：

  1. 不容易被下载下来，手机的网络速度相对比较慢，如果AssetBundle很大且没有断点续传，万一用户下了一半失败了，那么就得重新下载，极端的情况下可能就是根本下不下来。

  2. 如果一个AssetBundle里面的东西非常非常的多，就会导致AssetBundle头里面记录的信息摘要，也会非常非常的多。

AssetBundle过小的问题：

  1. 例如打了一个1K的AssetBundle，那么AssetBundle头的占比就会非常的大，这样有效的数据量就非常的小，大部分的数据量都变成了头文件。

Scene打包AssetBundle是合适的，只是说一些组件不要都扔到一个AssetBundle里。官方推荐1-2M是一个比较合适的大小，5G普及后，5-10m也ok。这些指的是需要从网上下载的AssetBundle，如果是放在StreamingAsset下本地带的AssetBundle就可以5-10m左右，不要大于10M，如果大于10M就会有很多问题出现。

4.Asset的加载及管理

1.Editor和Runtime加载机制不同

比如说前面查看Profiler时看的SerializedFile项，在Editor下可以到五十几个，为什么呢？因为使用Unity编辑器的时候，Unity首先保证的是开发过程中的流畅度。因为开发环境的设备一般比较好，所以会尽量把一些资源都提前加载进来，甚至有些情况下，会去额外的加载一些数据来方便和加速大家的编辑和制作过程。

而在Runtime的时候，Unity会严格保证按需加载的方式，来尽量节省目标设备上的内存和CPU，所以它们是完全不一样的两套模式，加载机制也都是完全不一样的。因此我们不能用以Editor的Profiler去当做衡量标准，一定要去Profiler真机，这个才是最终的衡量标准。

2.序列化和反序列化

先来做一个简单的测试，新建一个空场景，里面什么都没有，然后我们创建三个Cube在场景内，如下图：

接着我们用文本编辑器打开该Scene文件看一看，会发现里面Cube相关的Object信息会有三份，例如三份Transform，三份MeshRenderer，整个文件大概有400行左右。

接下来我们把这三个Cube删掉，创建一个Cube的Prefab，放三个该Prefab在场景内，如下图：

再来看看Scene文件，神奇了，该文件变得只有300行左右了，原本很多重复的Object也没有了，变成了三份PrefabInstance信息：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
--- !u!1001 &2515783927632439704
PrefabInstance:
  m_ObjectHideFlags: 0
  serializedVersion: 2
  m_Modification:
    m_TransformParent: {fileID: 0}
    m_Modifications:
    - target: {fileID: 2515783927589610787, guid: d8e3e5db1969c994dacbd9ce76c282fa, type: 3}
      propertyPath: m_Name
      value: Cube
      objectReference: {fileID: 0}
    - target: {fileID: 2515783927589610791, guid: d8e3e5db1969c994dacbd9ce76c282fa, type: 3}
      propertyPath: m_RootOrder
      value: 0
      objectReference: {fileID: 0}
    - target: {fileID: 2515783927589610791, guid: d8e3e5db1969c994dacbd9ce76c282fa, type: 3}
      propertyPath: m_LocalPosition.x
      value: 0
      objectReference: {fileID: 0}
    ......
    m_RemovedComponents: []
  m_SourcePrefab: {fileID: 100100000, guid: d8e3e5db1969c994dacbd9ce76c282fa, type: 3}

可以看出使用Prefab的方式，会利用一个PrefabInstance通过guid来引用外部的Prefab，而不是把所有的Object信息都添加进来，来减少数据量。Unity在根据Asset做序列化和反序列化的时候，是以Asset文件里的单位来做的，所以可以简单的理解为，里面的内容越多，要解析的也越多，速度就越慢。

这就意味着当Unity去解析打到版本里的场景的时候，解析使用了Prefab的场景会更快，而且更省内存。因为在解析使用了Prefab场景的时候，Unity会优先把PrefabInstance指向的Prefab（例子中的Cube）解析出来，并且让场景中相同Prefab的引用指向同一块内存，所以在内存中，这三个Cube相对比较省的，只解析了一遍。而对于不使用Prefab的第一种情况，Unity会认为那三个Cube是完全不同的三个东西，所以在读取这个场景的时候Cube会被解析三遍，这个过程就浪费了。

若我们做场景的时候拖一堆白色的东西在底下（即没有使用Prefab），就会导致整个场景的加载速度非常的慢。所以建议大家能用Prefab的地方尽量用Prefab，这不仅制作过程会变得方便，在Runtime时性能也会有所提升。

3.TypeTree（兼容性之树）

在前面介绍打AssetBundle选项的时候，提到了不写入TypeTree的种种好处，那么既然写入TypeTree有这么多的缺点，Unity为什么还要默认写入呢？因为它是为了给Unity跨版本之间做兼容性用的。

不管是在Prefab文件里或者是meta文件里，经常会看到有一个字段叫作serializedVersion，值是一个数字，它代表着当前Object或者是Importer的数据格式版本。因为随着Unity引擎不断的发展，需要更多或更少的数据格式来描述一个数据内容，当我们每次去做数据更改的时候都会去修改serializedVersion，来表示当前我用的是哪一个版本。

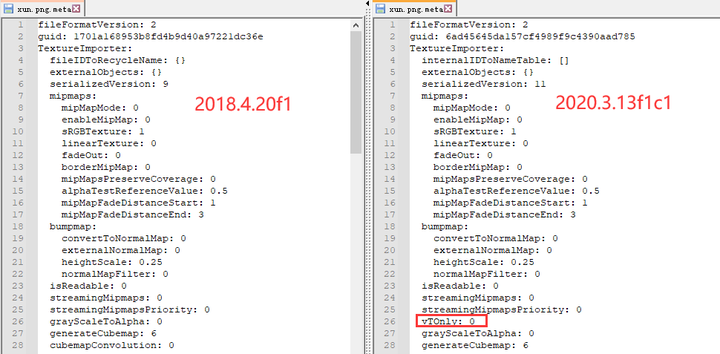

例如导入同一张图片，在不同Unity版本下的.meta文件如下：

通过serializedVersion可以知道2020.3.13的版本在TextureImporter的结构上比起2018.4.20版本已经修改过两次了，例如新版本里多了名为vTOnly的属性。

如果我们不开启写入TypeTree，Unity在打AssetBundle的时候，只会把Object以及Importer里的值写入到AssetBundle当中，例如图中的0、0、1、0、0等等。然后当我们使用这个AssetBundle的时候，会按照当前Unity的版本对应的格式反向解析这些值，例如第一个值0是mipMapMode，第二个值0是enableMipMap，第三个值1是sRGBTexture。

这样就会存在一个问题，假如我们的AssetBundle是2018版本打的，然后使用是在2020的版本，那么在反向解析的时候，格式按照的是2020的，那么原本是grayScaleToAlpha的值会被赋值到vTOnly上，并且后面的值也全乱了，就会导致AssetBundle在跨版本后就用不了。

而TypeTree就是上诉问题的一个解决方案，当我们开启TypeTree的写入，Unity在打AssetBundle时会先把数据内容的树状结构先写入一遍，即mipMapMode、enableMipMap、sRGBTexture这些字段，然后才去写入它们的值，这也就导致了AssetBundle的大小增加。然后在使用的时候，Unity会先解析TypeTree，然后再去反向解析数据内容。这样当我们用2020解析2018的AssetBundle时，发现有个字段vTOnly是TypeTree里没有的，那么就会使用默认值填充。再比如有个字段是2018有的，2020没有的，那么会丢弃这个字段对应的值，防止反向解析出错。

也就是说Unity通过serializedVersion以及TypeTree的方式，来把跨版本兼容性给做出来了，这就是TypeTree的作用。所以如果你写入了TypeTree，那么你的AssetBundle中就会额外增加所有TypeTree的信息，还会在CPU加载的时候额外遍历一遍TypeTree，同时会在内存中生成一个TypeTree的结构。所以这就是为什么磁盘空间加了，内存加了，CPU时间也加了。

那在什么情况下，我们可以不用TypeTree呢？当你确认项目打apk，ipa这些包的Unity版本和打AssetBundle的版本是一致的，那么这个时候就可以放心的关掉TypeTree，去节省掉这一部分内容。绝大多数的项目都可以关掉，除非项目需要做跨版本兼容。

4.同步和异步

在加载Asset的时候，Unity提供了有同步和异步的API，例如LoadAsset和LoadAssetAsync，那么它们分别什么时候选用比较好呢？

实际上这只是一个策略的问题，并没有哪个更好。同步最大的优点是快，因为在这一帧里面主线程所有的CPU全都会归你用，所有的时间片全都归你用，它可以一门心思的把这件事情做完，再做其他的事情。但是同步的问题就是会造成主线程卡顿。异步可以简单的理解为多线程（其实还是有点区别的），最大的优点是不怎么会造成主线程的卡顿（也不是完全不卡顿），主线程可以尽量不卡顿的去跑。但是异步永远比同步至少慢一帧，也就是说我这一帧发起的异步，最快也要下一帧才会开始执行。而且异步涉及到一个时间片的问题，所以有的时候异步的总体时间会比同步来的长。比如你用同步去加载一个东西，可能3ms就加载完了，但是你用异步去加载可能就要5ms或6ms才加载完，甚至更长。但是异步花费的这些时间是分布在多个帧里面的，在后台线程里面去跑的，所以它会尽量减少卡顿。

也就是说你在一个对卡顿非常敏感的场景里面，比如战斗时的场景，那么你可以使用异步的方式，然后做一些兼容方式，保证它没有加载完之前有一些处理。但是你是在Loading的时候完全可以考虑分帧去使用同步，但是不能一帧里面加载太多东西，这样的话整体的速度会变快。

还需要注意的是，异步和同步如果混合使用，是会有问题的，下面一点就会介绍这个问题。

5.Preload与Presistent

在Unity引擎内部，是由PreloadManager与PresistentManager来主要负责加载的。PreloadManager负责调度任务，当上层有一个任务下来，比如说我要去加载Asset，那么它会形成一个新的Operation，这个Operation会给到PreloadManager。在PreloadManager里面有个队列，然后每一帧会从里面去取出一个任务（也就是一个Operation）去执行它。而当Operation执行的时候，会去调用PresistentManager（持久化管理器）。PresistentManager的主要的任务是把文件从硬盘上读取到内存当中，同时去给它分配一个id。

如果我们现在有个Operation是异步的，它正在执行。而在下一帧，PreloadManager又加载了一个同步的Operation，这就会导致同步的和异步的Operation会去抢着用PresistentManager。而PresistentManager分配ID和做IO这些都是要阻断线程的，所以它会 zao造成block。也就意味着你的异步工作可能会被你的同步工作阻断，反过来也有可能。所以同时使用的时候，会经常看见一个非常长的Loading.LockPersistenManager，锁的现象出现。

注：在2020的版本里，应该会解决这个锁的问题，因此如果一起使用，主线程阻塞的情况会变少。

参考：

  • Jeffrey Zhuang：U3D GetPreloadData 崩溃分析
  • AssetBundle lockpersistentmanager开销 – UWA问答

5.Asset的卸载

1.UnloadUnusedAssets

它可以卸载掉那些没用的Asset，把它从内存中清除掉。它也是个Operation，它和加载一样，也是归PreloadManager处理的，它必须独成的，不能并行。因为Unity在一次Load Operation开始的阶段就已经确定了哪些Asset要被Load，所以在Load的过程中又发生了Unload这样的操作，那就会导致有些确定了使用且已经被Load的Asset被卸载掉了，就会导致最后的出错。

所以Unity现在的设计是一个同步的过程，所以这个过程会造成卡顿。Unity在切换Scene的时候会自动调用一次UnloadUnusedAssets，如果是通过Scene来管理的话就没太大的必要关心造成的卡顿了。如果不是，那就需要自己找些合适的时机去调用一下。

2.AssetBundle.Unload

它又分true和false，但是无论哪一个都和上面的不一样，它不是一个Operation，也就是不归PreloadManager管。它会遍历当前加载过的东西，然后去把它删掉。

如果是true那就是把AssetBundle和它加载出来的Asset全都一起干掉。这个在不合适的时机就有可能发生Runtime的错误。如果是false，那么只是把AssetBundle给丢掉，Asset是不会被扔掉的。那么当你第二次去加载同一个AssetBundle的时候，在内存中就会有两份Asset，因为当AssetBundle被卸载的时候，它和对应的Asset的关系就被切割掉了。所以AssetBundle不知道之前的Asset是不是还在内存中，是不是从自己这加载出来的。所以使用AssetBundle.Unload就很考验游戏的规划。

Unity为什么不做成Reference？因为Unity内部对于这些Asset实际上是没有Reference的，很多时候是通过遍历去查找，实际上不存在大家想象的ReferenceCount，它和C#其实是不太一样的。目前Unity也是正在解决，或者用Addressables可以解决一部分的。
